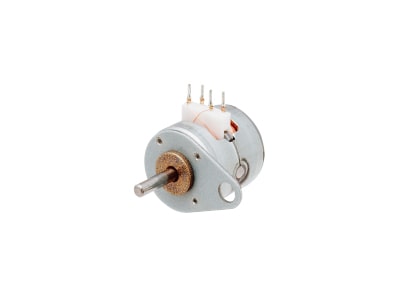

带连接器步进电机 PFC系列是由2组线圈和带永久磁铁的转子构成的同步电机,属永磁步进电机。 此系列电机是一款追求高品质,高精度,高转矩的实用型步进电机,具有开环控制,无需任何位置检出装置, 无积累误差,应答性强等优点 该电机按一定的脉冲数比例进行旋转,转速根据脉冲信号的频率不同而不同。
安装尺寸
C 连接器
适用排插:ZHR-4
适用端子:SZH-002T-P0.5(生产商:日本压着端子制造(株))
适用电线:AWG28~26(被覆外径Φ0.8~Φ1.1)
连接器接线顺序:
端子号 | 相 |
1 | 4相 |
2 | 3相 |
3 | 1相 |
4 | 2相 |
转矩特性(引入转矩,JL(负荷惯性)=0)
*转矩特性仅供参考,不是绝对保证

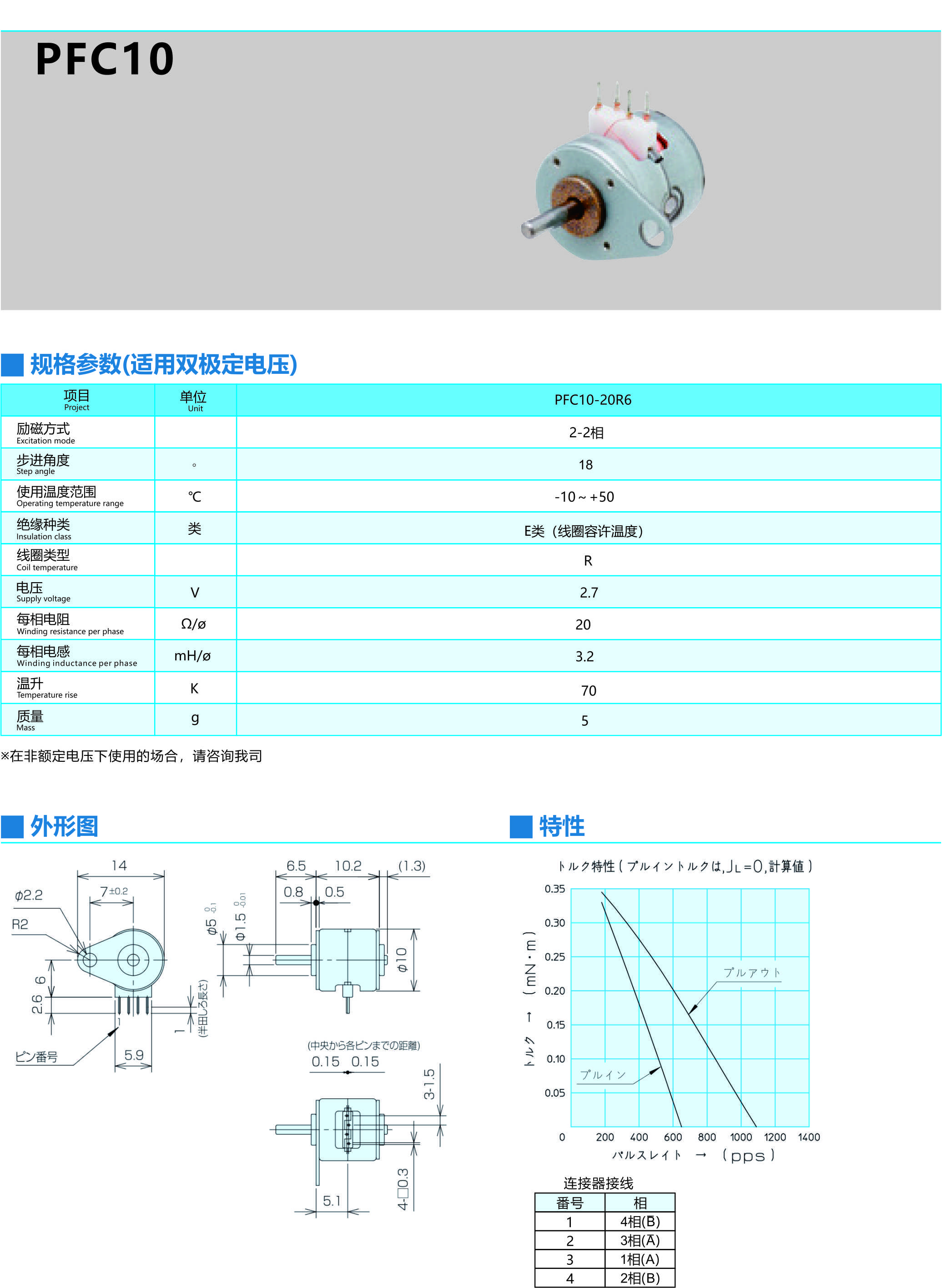

规格参数
项目 | 单位 | 机种名 |
PFC10-20R6 | ||
励磁方式 | 2-2相 | |
步距角 | ° | 18 |
角度误差 | step | |
使用温度范围 | ℃ | -10~+50 |
绝缘种类 | 类 | E类(线圈容许温度) |
线圈类型 | R | |
电压 | V | 2.7 |
卷线电阻 | Ω/ø | 20 |
卷线电感 | mH/ø | 3.2 |
转自惯性 | kg*㎡ | 0.03*10-7 |
温升 | K | 70 |
重量 | g | 5 |
