PFCU20

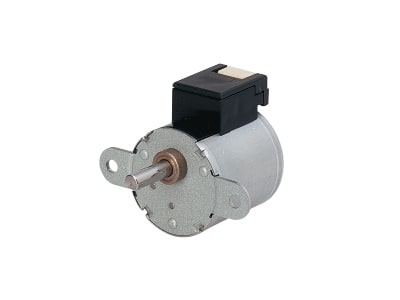

  带减速机步进电机 PFCU系列是由2组线圈和带永久磁铁的转子构成的同步电机,属永磁步进电机。 此系列电机是一款追求高品质,高精度,高转矩的实用型步进电机,具有开环控制,无需任何位置检出装置, 无积累误差,应答性强等优点 该电机按一定的脉冲数比例进行旋转,转速根据脉冲信号的频率不同而不同。 带减速机系列与单体电机相比,在需要高分辨率,高转矩的场合下,可以帮您省去选择减速箱的烦恼。

概况介绍

安装尺寸



C 连接器

适用排插:SHR-04V-S

适用端子:SSH-003T-P0.2-H(生产商:日本压着端子制造(株))

适用电线:AWG32~28(被覆外径Φ0.4~Φ0.8)

连接器接线顺序:




适用端子:SZH-002T-P0.5(生产商:日本压着端子制造(株))
适用电线:AWG28~26(被覆外径Φ0.8~Φ1.1)


转矩特性(引入转矩,JL(负荷惯性)=0)


*转矩特性仅供参考,不是绝对保证


详细参数

步进电机选型需知.pdf

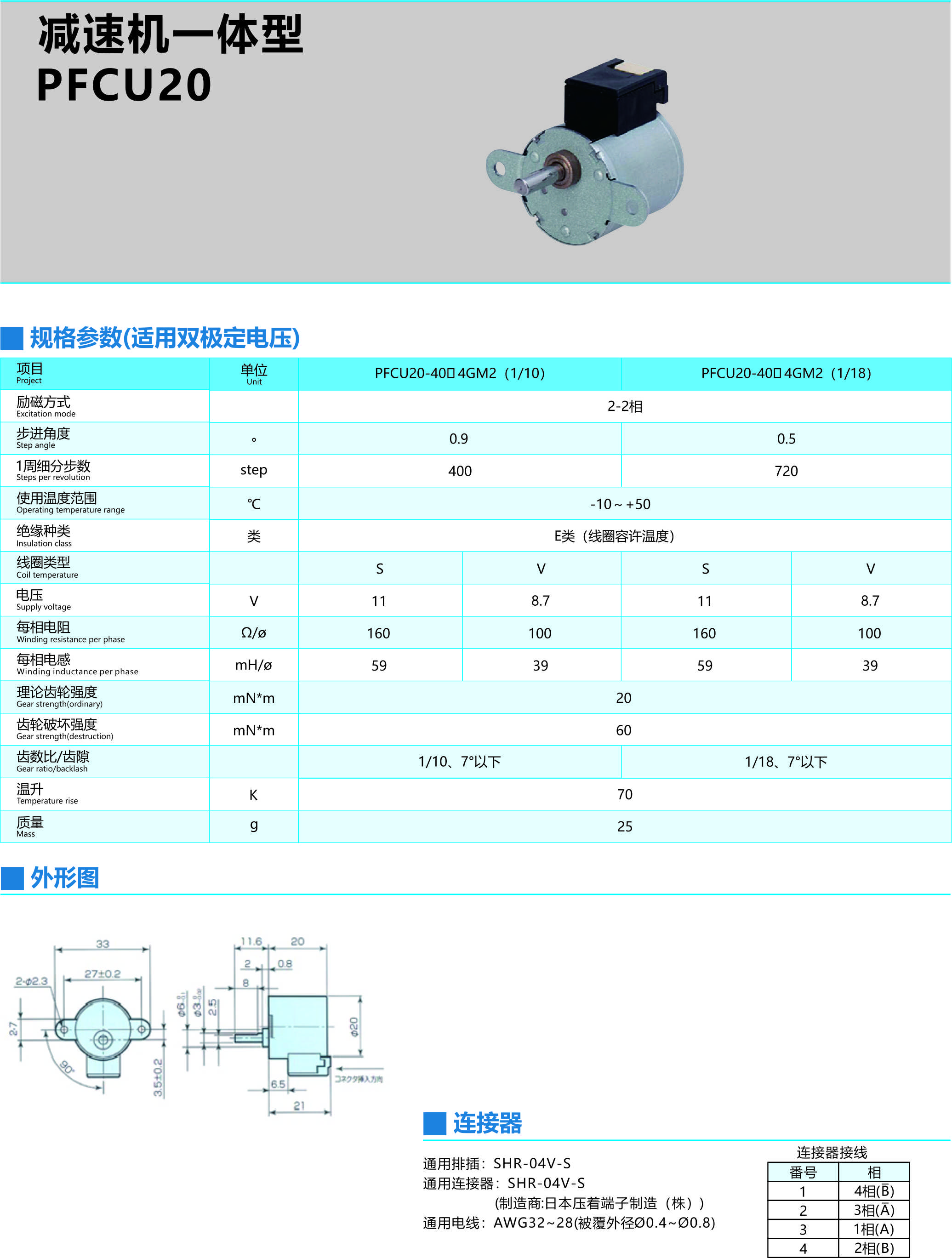

规格参数

项目单位机种名
PFCU20-40☐4GM2(1/10)PFCU20-40☐4GM2(1/18)
励磁方式
2-2相
步距角   °0.90.5
1周细分步数step400720
使用温度范围-10~+50
绝缘种类E类(线圈容许温度)
线圈类型
SVSV
电压V118.7118.7
卷线电阻Ω/ø160100160100
卷线电感mH/ø59395939
理论齿轮强度mN*m20
齿轮破坏强度mN*m60
齿数比/齿隙
1/10、7°以下1/18、7°以下
温升K70
重量g25
