PTM系列是同步电机的一种,即频率同步电机。当给定一定的电源频率时,电机将会按照电源频率的同步转速旋转,而不会受到电压变动和负载变动影响。电机直接与交流电源连接而不需要驱动控制回路 由于电机转子由永久磁体构成,启停的响应速度快。电源的通断动作与电机的启停之间不存在延时。采用较高的的线圈电阻值,使电机具有阻抗保护功能,防止因过流而导致电机线圈烧亏。在频率50/60Hz下,可以适用于AC100V,AC200V,AC12V,AC24V等多个工作电压
安装尺寸

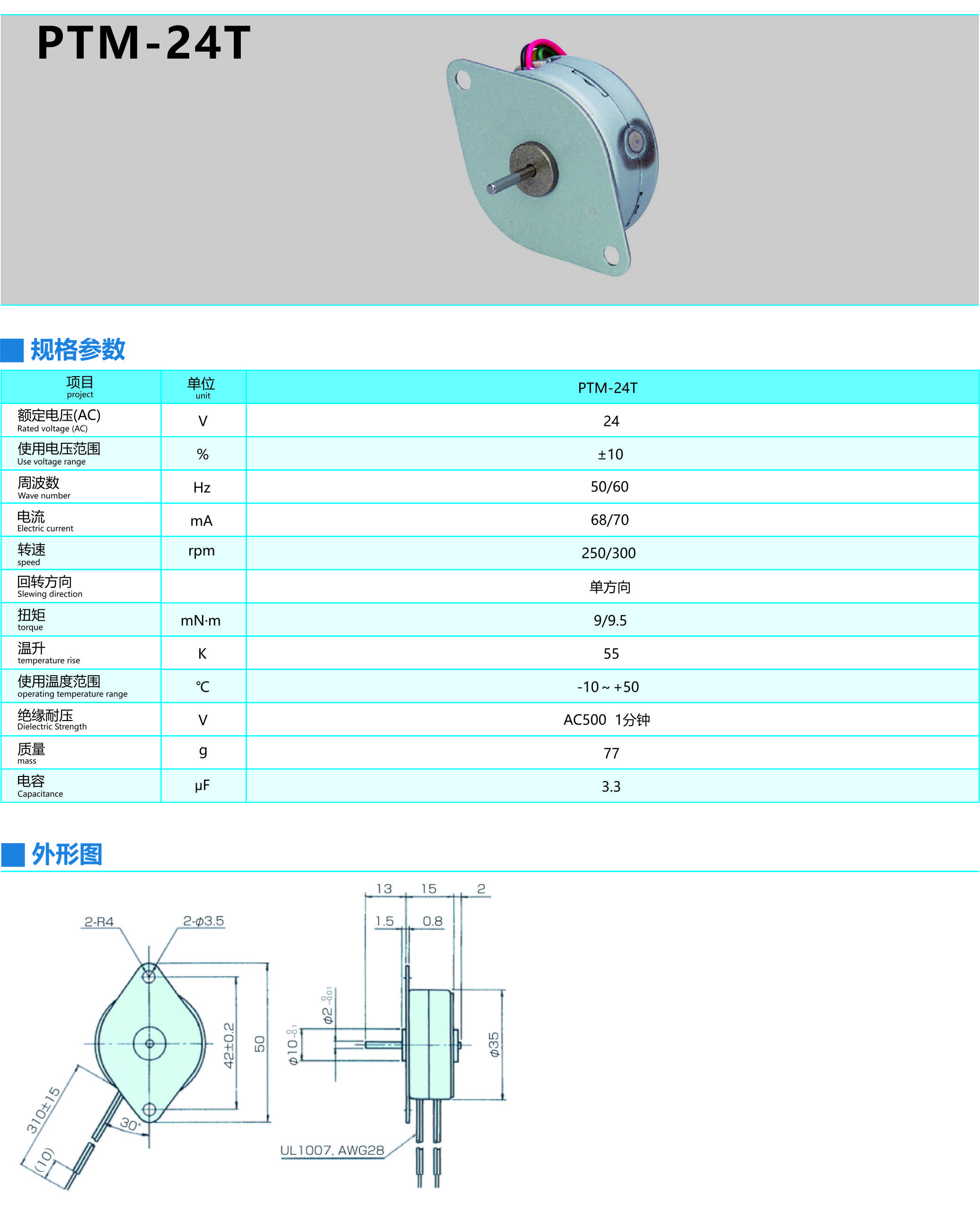

规格参数
项目 | 单位 | 机种 |
PTM-24T | ||
额定电压(AC) | V | 24 |
使用电压范围 | % | ±10 |
频率 | HZ | 50/60 |
电流 | mA | 68/70 |
转速 | rpm | 250/300 |
回转方向 | 两方向(CW/CCW可逆) | |
扭矩 | mN*m | 9/9.5 |
温升 | K | 55 |
使用温度范围 | ℃ | -10~+50 |
绝缘耐压 | V | AC500 |
质量 | g | 77 |
电感 | μF | 3.3 |
